1、尾礦脫水系統

尾礦在進濃密機之前，首先使用尾礦脫水系統對尾礦進行脫水處理，以降低后續濃密機負荷。 尾礦脫水系統組成：脫水篩+旋流器組+尾礦泵槽+渣漿泵。

(1)脫水篩

脫水篩為主要脫水設備，設備低傾角大直線振動，結合電磁振網清理篩網上的尾礦，具有脫水的功能，尾礦從篩上排出，水從篩下排入尾礦泵槽。

(2)旋流器組

旋流器組為尾礦入篩前的濃縮設備，可實現物料的預濃縮，減少脫水篩的負擔，保證良好的脫水效果，是脫水系統中必不可少的部分，還可以減少其他濃縮設備的投資。

(3)渣漿泵

渣漿泵為尾礦漿輸漿設備，將礦漿由尾礦泵槽輸送到旋流器，并配備變頻控制，使旋流器組能達到較佳的工作狀態。

(4)尾礦泵槽

泵槽匯集了尾礦來料及脫水篩篩下料，集中供給渣漿泵，進入旋流器組，是脫水系統中不可缺少的關鍵部件。

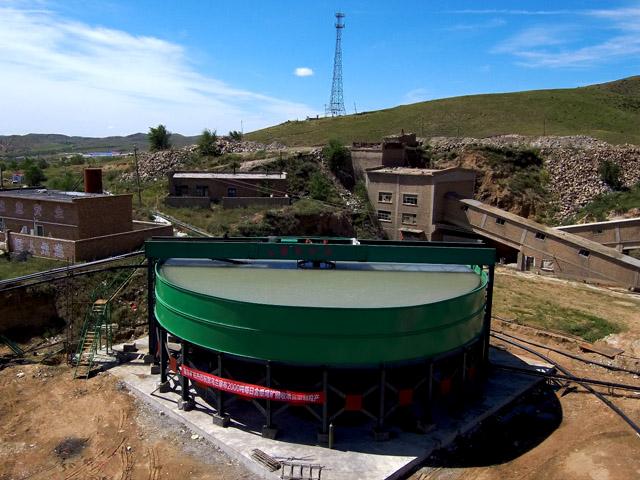

2、液壓濃密機

選擇液壓濃密機，出水水質滿足選礦生產要求，全部回收至清水池，作為選礦生產用水使用。

3、板式壓濾機

由于大量尾礦已經通過尾礦脫水系統和泥漿脫水系統處理完成，壓濾機負荷大為減輕，所以只需選擇小型壓濾機就能滿足生產要求。壓濾機濾液回收至回用水清水池，濾餅(含水率10%~20%)運至堆場處理。 如果選礦規模不大，也可考慮直接用壓濾機處理濃密機底流，減去泥漿脫水系統。

4、干尾礦堆場

干尾礦堆場可以選擇離選廠較近，對環境影響較小的谷地或平地堆放或填埋，干尾礦運輸盡量選擇皮帶運輸方式，以便節約投資和運行費用

工藝所需設備

脫水篩	水力旋流器	濃縮機	板式壓濾機
